塑料拖链结构参数介绍

2016-6-10 18:27:04点击:

塑料拖链规格从微型系列、15(即内高)系列,18系列,20系列,25系列,30系列,35系列,45系列,55系列,60系列,65系列,80系列,静音系列及拓展系列,系列中已含黄点系列。


产品介绍:

1. 拖链可适应最大移动速度40米/分

2. 拖链在最大移动速度时,噪声声压级不大于68分贝.

3. 拖链安全使用寿命不小于100万次(往复).适合于使用在

往复运动的场合,能够对内置的电缆油管、气管,水管等

起到牵引和保护作用。

4.拖链的每一节都能打开,便于安装和维修。运动时噪音低,耐磨,可高速运动。

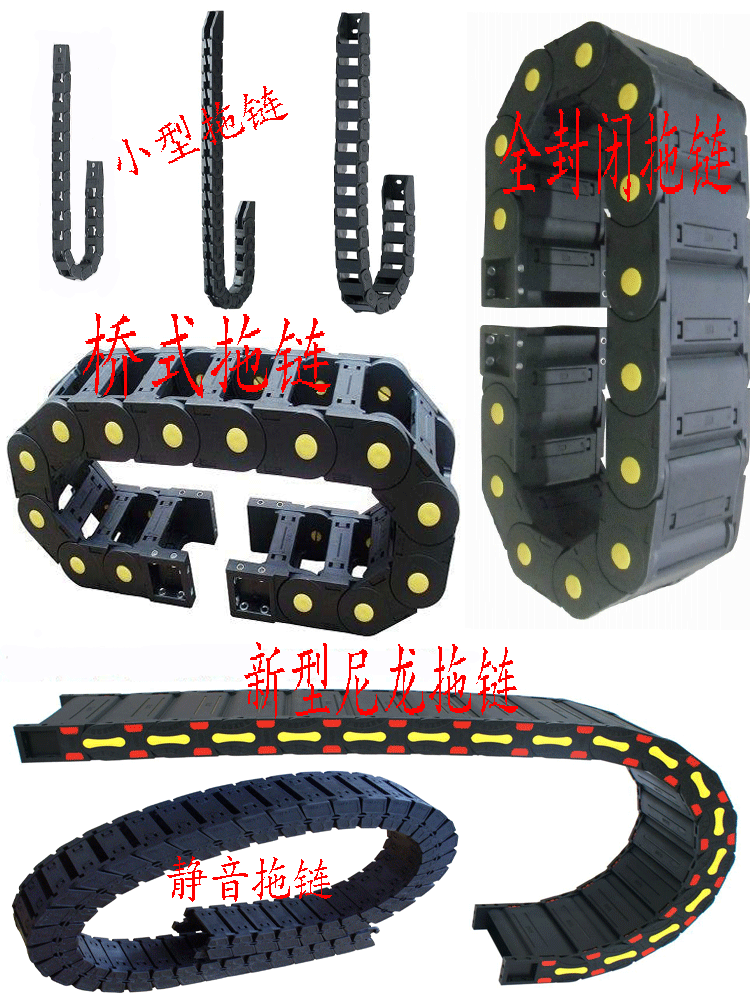

5.拖链已被广泛用于数控机床,电子设备,消防机械设备,石材机械,玻璃机械,门窗机械,注塑机,机械手,超重运输设备,自动化仓库等。塑料拖链又称工程拖链,坦克链。拖链根据使用环境和使用要求的不同分为桥式,全封闭,半封闭三种.


塑料拖链的结构:

(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。

(2)相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径可有不同的选择。

(3)单元链节由左右链板和上下档板(桥式)或盖板(全封闭式)组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。

(4)另可提供分隔片,将链内空间按需要分隔开。

主要参数

内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。

内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留至少10%的宽度空间。

弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。

放置原则:

应该留有15%的剩余空间,让内置电缆,油管等可以自由活动,在半径方向上对拖链不产生拉力。

直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。

在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆,气管,油管等较多的时候建议使用分隔片。
