18系列桥式塑料拖链

更新:2016-11-21 16:38:57点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍



18系列桥式塑料拖链规格:

产品编号:MB-SLTL1801

产品规格:18*25

产品尺寸:内高18 内宽25 外高23 外宽36

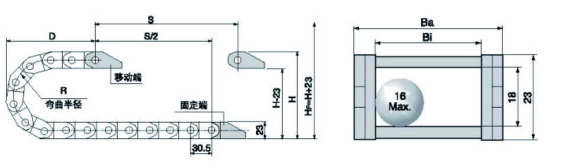

18系列桥式塑料拖链主要参数示意图:

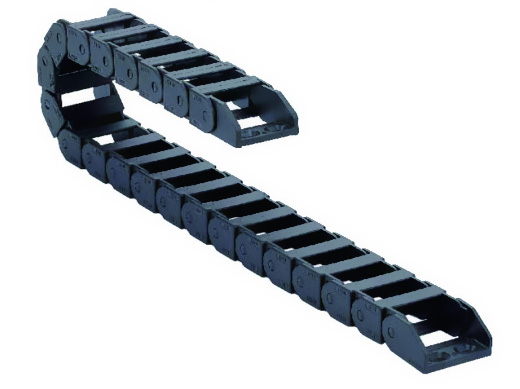

18系列塑料拖链规格图:

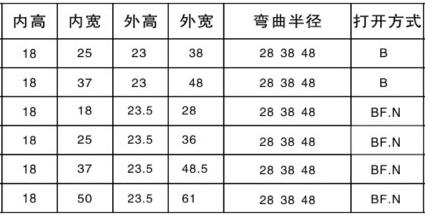

18桥式塑料拖链产品参数表格:

桥式塑料拖链选用:

  内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

  内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

  弯曲半径:选择内置电缆、油管、气管、水管等中最大的弯曲半径作为参考值,并留有10%以上的空间,拖链内置电缆、油管、水管、气管的放置原则。

  应该留有15%的剩余空间,让内置电缆、油管等可以自由活动,在半径方向上对拖链不产生拉力。

  直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。

  在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆、气管、油管等较多的时候建议使用分隔片。


桥式塑料拖链安装:

  使用适当的平头螺丝刀,垂直插入盖板两端的开启孔,打开盖板,将电缆、油管等按照我们提供的放置原则放入拖链,然后盖上盖板,此外,电线的固定端和活动端均应去张力装置加以固定。

  在长距离滑动使用时,建议使用导向槽。导向槽的使用和安装请咨询公司专业人员。
