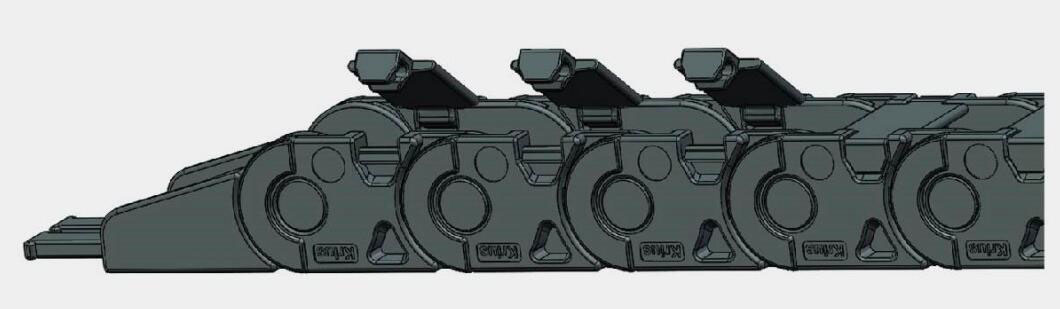

微型工程塑料拖链

更新:2017-6-8 21:43:14点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍

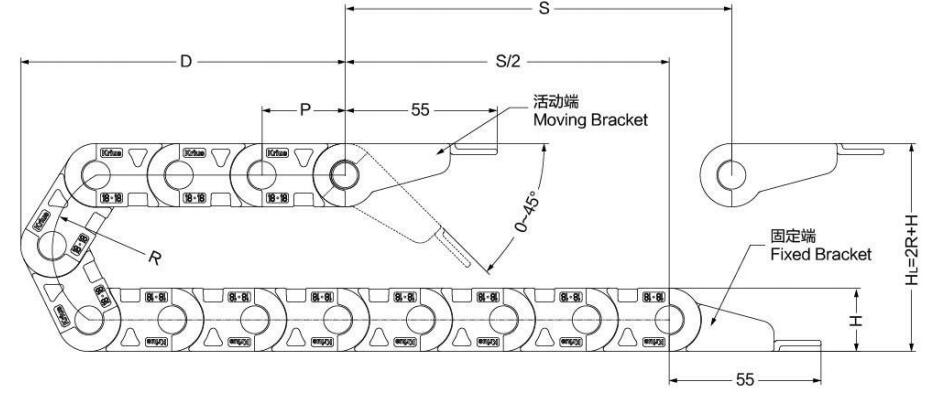

型号字符意义说明:
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=π*R + 2P


微型型塑料拖链型号表:
R HL D K P
28 79 66 150 30(1.18)
38 99 86 180 30(1.18)
48 119 106 210 30(1.18)
75 173 160 295 30(1.18)
100 223 210 375 30(1.18)
110 243 230 405 30(1.18)
125 273 260 450 30(1.18)
145 313 290 515 30(1.18)
180 383 370 625 30(1.18)

拖链实际安装高度:HS=HL+20mm
拖链长度:L=S/2 + K
每米链节数:N=33/(990mm)
可根据客户需求提供防火材料

技术参数:
速度/加速度LG:max.25[m/s]/max.205[m/s2]
速度/加速度LA:max.5[m/s]/max.8[m/s2]
滑行速度/加速度:max.5[m/s]/max.12[m/s2]
材料-允许温度℃:igumid G/-40℃至+125℃
阻燃等级,igumid G:VDE 0304 IIC UL94 V2

功能特点(features)
横杆在内外测均可打开
节距小,噪音低
阻燃等级UL V2
配有整体式带梳状片接头
外形设计美观、大方
耐摩擦、耐腐蚀,滑行应用
可以组成“S”型拖链


微型型塑料拖链的适用场合
低负荷应用
短行程


微型型塑料拖链不适用的场合
长距离运行
超重载荷运行

微型塑料拖链图纸下载http://www.mbtuolian.com/images/image/cc2d664c.pdf
