1）拖链的定义和用途：
    拖链俗称“坦克链”，在电缆，油管，气管等需要来回移动的场合,为了防止其纠缠,磨损,拉脱,勾挂和散乱,常把电缆，油管，气管等放入保护拖链中,对其形成保护,并且电缆，油管，气管等还能随拖链实现来回移动,避免发生电缆纠缠,磨损,拉脱,勾挂和散乱等现象.同时实现等距离的移动行程，可节省一半的电缆长度，从而降低成本。
2）拖链结构说明：
   1.拖链基本构成：横梁，侧板，及接头；拖链本体是根据内高和节距的不同而分成不同的系列；因此每个系列的拖链的内高和节距是固定的，何为节距，节距是指相邻两链节中心点之间的距离；例如的0345系列拖链，其内高为固定的20毫米，节距为固定的34.5毫米；
   2.拖链每个系列可根据起不同的内宽和弯曲半径，盖板打开方式，又可将相同系列拖链分成不同的规格；例如的0345系列拖链，我们可根据内宽和弯曲半径的不同，而组合成不同规格的型号。
3）如何选型—针对拖链完全悬空状态下应用的5个最重要的设计步骤：
     通常选型前需知以下细节：拖链将应用于什么样设备上；拖链安装方式；使用环境；移动速度；移动加速度；单位负载（即内部线缆，油管或气管等直径和单位重量）；移动行程，使用频率等。

3-1定内部尺寸：
    电缆和气管，液压管的数量，类型，直径决定了拖链内腔的尺寸和如何分配；
       首先要保证负载的拖链内部合理均匀分部（重量均匀分布，空间合理分布,液压管,气管,油管和电缆最好用竖隔片分隔成单独的空间；同种负载数量比较多，直径差异比较大的话也最好用竖隔片隔开；若有多层排布的话，也可采用横隔片在高度方向进行分隔；
       其次保证负载能够在拖链内部自由移动,防止排布时产生负载之间有缠绕现象；
       然后根据负载的排布，计算出内高和内宽：通常情况下内高和内宽为负载排布的最大高度和最大宽度乘1.15；例如直径为20，30，15，20，15的电缆负载，若排成一排，其所需拖链内高和内宽分别为34.5及115毫米；
              最后看所用拖链是否需用全封闭
   （在有机加工切屑和大的粉尘颗粒的情况下，
     为了更好的保护负载，可选用全封闭拖链）

3-2计算弯曲半径：
    弯曲半径计算取决于以下两个因素：A）通常情况下，最大的直径或厚度（扁平负载）及最硬的电缆决定最大允许的最小弯曲半径；B）可获取的安装空间决定了允许的弯曲半径（在拖链安装空间有限的情况下）；注：在大多数必须选择比实际电缆允许的弯曲半径小的情况下，建议使用类似德国这种高柔性的拖链专用电缆，有利提高电缆的使用寿命；
   弯曲半径的计算方法：1-电缆：国产电缆弯曲半径是其最大外径乘8-10倍左右；进口电缆弯曲半径是其最大外径乘6倍左右；2-油管弯曲半径是其最大外径乘12倍左右；3-水管，气管弯曲半径是其最大外径乘10-12倍左右；

3-3 拖链类型的选取（在此仅举例德国拖链）：
    根据以上计算出拖链内高和内宽和弯曲半径，然后从德国拖链中选取,分类如下
   A）经济型标准应用BASIC-LINE-每个系列的内宽是固定的（横梁可开型，横梁不可开型，半封闭和全封闭型）

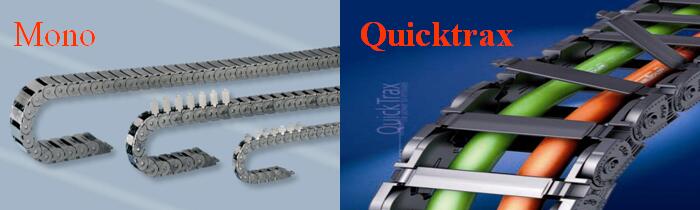

   MONO系列：1）横梁分为可打开和不可打开 2）安装快速简单 3）带有绑线板的接头   4）内高从10-42毫米，内宽从6-169毫米


QUICKTRAX系列：采用了横梁应用特殊高柔性塑料及侧板采用加玻纤的增强尼龙塑料，使得拖链更静音，结构更稳定，抗扭性更强。
    1）安装快速简单 2）结构更稳定 3）无支撑长度加长 4）横梁可内或外打开
    5）内高20，内宽从15-50
UNIFLEX系列：有多种横梁打开方式及盖板打开方式（分030，040，050，060类型）
    1）根据设计可分横梁内或外侧打开 2）側板的特殊设计使得具有长的无支撑长度
    3）高的抗扭性 4）半封闭和全封闭 5）多种分隔选择（TSO，TS1，TS2三种形式）
    6）内高17.5-44；内宽15-250。
UNIFLEX系列改进版：除了具备上面UNIFLEX的基本性能外，比其质量更轻，更静音，    横梁安装更方便
     1）尺寸范围：内高26-44，内宽25-250；
B）BASICLINE—PLUS固定内宽的，快速穿线（只需用手顺着横梁方向把电缆下压），主要应用在高速和短行程情况下。
   EASYTRAX系列：横梁采用了特殊高柔性塑料及侧板采用加玻纤的增强尼龙塑料，使得拖链结构更稳定。
    1）安装更快速  2）结构稳定 3）无支撑长度增长  4）侧板采用噪音减小设计系统，使得拖链更静音 5）高的移动速度 6）内高18，内宽从15-50
   PROTUM系列：适用于无支撑应用的轻小型高柔性拖链
    1）非常长的使用寿命（由于无链节，故就无链节之间相对移动所产生的磨损）
    2）振动小 3）适用于短行程和高速 4）内高15-25；内宽15-45
    5）主要应用于办公和工作车间家具
PROFILE系列：适用于短行程和高速
   1）低振动 2）非常长的使用寿命 3）适用于无尘室 4）适用于直径在6-30之间的电缆
C）VARIO-LINE宽度可变的拖链：（铝横梁和塑料横梁，内外侧横梁可快速方便地打开，质量轻，强度高）
   注：可选铝横梁和不同几何结构的横梁；为何德国一直以来专著于横梁设计的研究，因为通过试验测试普通塑料横梁对电缆造成的损耗为优化塑料横梁的3倍，是铝制横梁的13倍；目前除了，很少有其他厂家对此进行深入研究
K系列：坚固，高效益，适合大负载
  1）坚固，结构简单，适合于大负载
  2）可选侧板安装圆形滑片（适合拖链侧躺运行）
  3）内高：38-58 内宽：68-561
MASTER系列：静音，轻质优化设计
1）通过侧板重量的优化设计，使的拖链本体质量更轻 2）可提供客户订制弯曲半径
4）内高：33-80 内宽：50-800  5）H33，H46，LC60，LC80



M系列：带有不同横梁结构，使用比较广泛的拖链
1）更广泛内部空间分隔选择  2）配有可替换特殊材料高耐磨滑片
 （目前很多拖链厂家都没做，可降低拖链维修成本 3）内高：19-87 内宽：25-800

XL系列：更大内部尺寸拖链
 1）适合大直径电缆，在其他塑料拖链空间不能满足的情况下使用
 2）带有滑片应用 3）特殊材料加工的高耐磨滑片 4）内高：108 内宽：200-1000
3-4如何计算拖链长度和安装高度：
A）计算所需拖链长度，可根据以下公式：L=S/2+3.14KR+nt 塑料拖链：n=2；钢链： n=4
   QUANTUM： n=12 TKR200： n=4 PROFILE，CONDUFLEX： n=9  MOBIFLEX： n=KR
B）安装高度的计算：H=2KR+m ；塑料拖链：m=hG；钢链： m=1.5hG QUANTUM： m=4/3hG TKR200： m=40mm
3-5请根据每种拖链的无支撑力-负载图，核对所选拖链是否在其适用范围

补充：1）以上是拖链的基本选型，是在速度和加速度不大，行程不长的情况下；如果速度和加速以及行程比较长的情况下，建议向我公司询问
      2）以上选型也可作为超过实际悬空长度的长行程拖链选型参考，只是需要在计算拖链长度时应把踏腰长度计算进去，并同时配备导向槽；
4 拖链选型总结：
   为了是拖链系统能够尽可能获取最大的使用寿命，因此在设计拖链系统时应严格按照规则去选型；因为拖链的使用寿命不但决定其使用寿命，还会影响电缆使用寿命；因此德国一直以来都会投入巨大精力对拖链侧板结构，横梁材质和结构，以及拖链附件等影响拖链使用寿命的环节进行开发研究。
5.电缆介绍：
 5-1电缆特性：
   A耐油 B抗紫外线 C符合ROHS环保标准 D具有阻燃性 E高柔性，使用寿命长
   F符合UL，CSA，VDE标准  F规格多 G性价比高  H 专门用于拖链
 5-2电缆产品范围:
   A 数据电缆:分为屏蔽(PVC和PUR外护套),非屏蔽(PVC和PUR外护套)
   B 动力电缆:分为屏蔽(PVC和PUR外护套),非屏蔽(PVC和PUR外护套)

5-3.主要材质技术指标
      PVC: 工作温度-5~+80,耐油程度较低,适合行程短工况较好的应用.
      PUR: 工作温度-30~+90,耐油程度极高,可适合长行程急恶劣工况的应用.
5-4 电缆规格分为200系列，400系列，700系列
5-65采用短节距设计，使得电缆使用寿命延长

5-6将外护套和线芯完全的挤压，密封在一起，事实证明了在两者之间有良好的机械轴节，使得其使用寿命大大延长
