低速高柔性拖链电缆-闵彬拖链

2016-3-28 11:48:25点击：

彩色标识/数字标识 pvc 控制电缆

挤压式外护套

导体绞合节距小，柔性更高

根据客户使用环境不同适配不同的电缆，例如，耐油，户外使用等

适用于受到中等机械负载的干燥或潮湿的空间

适用于低速移动使用以及无拉伸负载时自由、非连续性往复移动的偶尔弯曲场合。

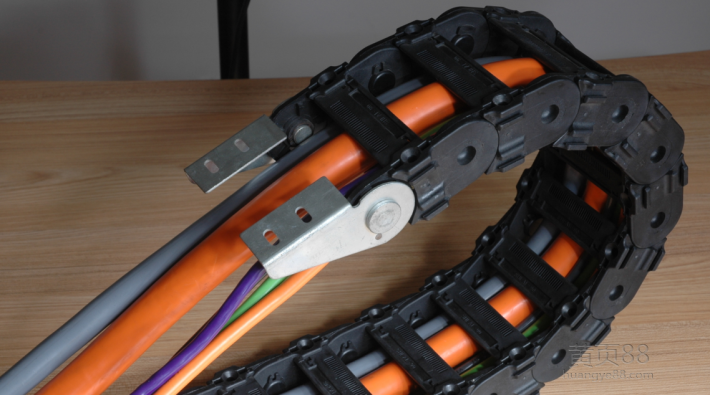

整图展示

电缆规格

物料编号芯线数和导体标称截面 mm2 外径 mm

G100.050.02 2 X 0,5 4,8

G100.050.03 3 G 0,5 5,1

G100.050.03 3 X 0,5 5,1

G100.050.04 4 G 0,5 5,7

G100.050.04 4 X 0,5 5,7

G100.050.24 24 G 0,5 12,4

G100.100.06 6 G 1,0 8.0

G100.100.07 7 G 1,0 8.0 因篇幅所限，以上规格型号未完全列出，如有需要请咨询我们的电缆工程师或索取产品手册

注意事项

1. 拖链系统的选择必须符合电缆所需的条件。

备注：建议尽可能避免采用多层结构，即多于 25 芯的电缆，必要时可以将所需的芯线数分成若干电缆。

2. 必须注意电缆的最小允许弯曲半径。（有关信息可咨询我们的电缆工程师）。

3.电缆必须松散地并排敷设在拖链支架中。尽可能分开排列。用隔片分开或穿入支架空档的分离孔洞中。在拖链中电缆间的空隙至少应为电缆直径的 10％。应避免不用隔套将一条电缆排列在另一条之上。

注：对于垂直悬挂的拖链，其支架中必须具有更多的自由空间，因为电缆在操作中会拉长。经过短时间的操作后，必须检查电缆的长度，如有必要，可以进行修正。

4. 拖链中的电缆不得固定或捆在一起。

5. 拖链的两端都必须安装电缆固定件。对于顶部拖链槽贴在底部拖链槽之上的长拖链，只在拖动端安装固定件。电缆固定点不能移动。从弯曲曲线的端点到固定件的距离应尽可能大。

6. 请确保电缆在弯曲半径内完全自由移动，即不作强迫移动，这样电缆彼此间或与导向装置之间可以相对移动。经过一段时间的操作后，最好检查一下电缆的位置。该检查必须在强力移动后进行。

7. 如果拖链折断，则其电缆也需更换，因为过度拉伸造成的损坏是无法避免的。

8. 在卧式铺设的上分支会叠加且滑移在下分支上的情况下，电缆重力在链桥内能否均匀分布对于电缆使用寿命具有重要的意义，原因是如果重力负荷偏向于任一侧都可能造成上分支扭绞或翘起，并进而妨碍上分支与下分支上的平行滑移。如忽视该指引，可严重影响整个拖链结构的使用寿命。

9. 能源牵引链必须符合牵引链制造商的现行有效规章，且须按实际用途来选用、安装、保养和维护。对于临界的应用情况，例如应用于很高的加速度（大于 10 m/s2）下，建议尽早求助于我们的电缆工程师。
